法蘭標準VIEWS

對夾式軟密封蝶閥專用法蘭標準“橡膠接頭專用法蘭”


來源：http://www.bjhaixinweite.com.cn/1964.html　發布于：2019-06-09 01:32　　　瀏覽：5,944

對夾式軟密封蝶閥專用法蘭標準“橡膠接頭專用法蘭”

上海淞江減震器集團有限公司官方網站法蘭標準欄目為您分享：對夾式軟密封蝶閥專用法蘭標準“橡膠接頭專用法蘭”信息，淞江集團從事橡膠接頭行業30余年，為眾多客戶提供優質橡膠接頭，也為客戶提供正確的設計和使用方法。

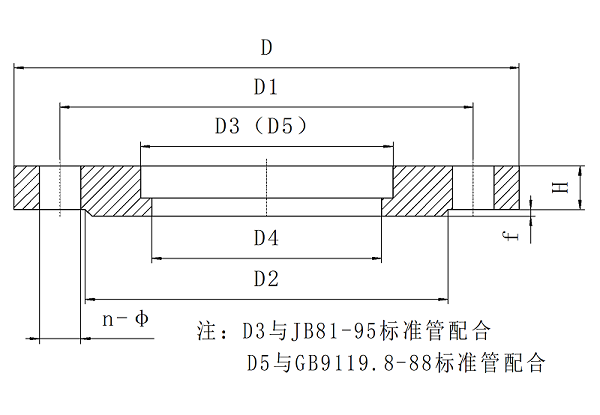

對夾式軟密封蝶閥專用法蘭標準“橡膠接頭專用法蘭”

1.6Mpa參數表：

規格mm D
外徑		 D1
中心距		 D2
水線外徑		 D3
管端內徑		 D4
密封內徑		 D5
管端內徑		 n-φ
孔數-孔徑		 H
法蘭厚度		 f
水線高度		 b
50 165 125 102 59 52 62 4-φ18 20 3 8
65 185 145 122 75 67 78 4-φ18 20 3 8
80 200 160 133 91 82 91 8-φ18 20 3 8
100 220 180 158 110 102 116 8-φ18 22 3 8
125 250 210 184 135 127 142 8-φ18 22 3 8
150 285 240 212 161 152 170 8-φ22 24 3 10
200 340 295 268 221 208 221 12-φ22 26 3 10
250 405 355 320 275 255 275 12-φ26 29 3 10
300 460 410 370 327 308 326 12-φ26 32 4 14
350 520 470 430 379 355 358 16-φ26 34 4 14
400 580 525 482 429 405 409 16-φ30 36 4 14
450 640 585 532 481 455 460 20-φ30 38 4 16
500 715 650 585 532 505 511 20-φ33 42 4 16
600 840 770 685 633 605 613 20-φ36 44 5 18

1.0Mpa參數表：

DN（mm）
規格		 D
外徑		 D1
中心距		 D2
水線外徑		 D3
管端內徑		 D4
密封內徑		 D5
管端內徑		 n-φ
孔數-孔徑		 H
法蘭厚度		 f
水線高度		 b
50 165 125 102 59 52 62 4-φ18 20 3 8
65 185 145 122 75 67 78 4-φ18 20 3 8
80 200 160 133 91 82 91 8-φ18 20 3 8
100 220 180 158 110 102 116 8-φ18 22 3 8
125 250 210 184 135 127 142 8-φ18 22 3 8
150 285 240 212 161 152 170 8-φ22 24 3 10
200 340 295 268 221 208 221 8-φ22 24 3 10
250 395 350 320 275 255 275 12-φ22 26 3 10
300 445 400 370 327 308 326 12-φ22 28 4 10
350 505 460 430 379 355 358 16-φ22 30 4 14
400 565 515 482 429 405 409 16-φ26 32 4 14
450 615 565 532 481 455 460 20-φ26 34 4 14
500 670 620 585 532 505 511 20-φ26 38 4 16
600 780 725 685 633 605 613 20-φ30 42 5 16
700 895 840 800 723 705 714 24-φ30 44 5 18
800 1015 950 905 823 810 816 24-φ33 46 5 18
900 1115 1050 1005 925 900 918 28-φ33 48 5 18
1000 1230 1160 1110 1025 1000 1020 28-φ36 50 5 20
